淺析蓄熱焚燒爐在化工廢氣處理中的運用
來源:|作者:金瑞 |發布時間:2021-03-25 |次瀏覽
RTO所用蜂窩陶瓷蓄熱體，陶瓷保溫棉以及進口燃燒器價格較高；廢氣濃度越高，廢氣熱值越高，燃燒器可以少開啟或不開啟，反之亦然。（2）高溫焚燒易產生火災，引起爆炸；分析：
VOCs(volatile organic compounds)揮發性物，是指常溫下飽和蒸汽壓大于70Pa、常壓下沸點在260℃以下的化物，或在20℃條件下蒸汽壓大于或者等于10Pa具有相應揮發性的全部化合物，按其化學結構可以分為：烷類、芳烴類、酯類、醛類和其他等。我國作為制造業大國，VOCs排放量位居世界一位，VOCs治理一直以來都是我國化工企業在大氣污染防治方面的重點和難點之一[1-2]。VOCs 不對人類身體產生危害，還是霧霾，和溫室效應等影響環境的復合型大氣污染源之一，是制約經濟社會(huì )發展的瓶頸之一。
近年來，隨著對環境保護的重視，從到地方各級政府，各種政策法規以及標準陸續發布，產業駛入了發展的快車道。作為的重要的一部分，VOCs治理備受關注，各種高效的VOCs處理技術得到運用。其中，蓄熱焚燒爐RTO由于其高達99%處理效率，在涉VOCs排放的各個行業得到大量運用，產生良好的經濟和社會(huì )效應。
1 RTO 的工作原理
1.1 焚燒爐的分類
由于VOCs氣體大部分都是含C、H的揮發性氣體，采用燃燒法可以將其分解為CO2和H2O等無害氣體，且處理效率高。燃燒法中目前較普遍采用的有直接燃燒爐(TAR)、催化燃燒爐(CO)和蓄熱燃燒爐(RTO)等。蓄熱焚燒爐（RTO）按結構可以分為2 塔，3 塔，5 塔等等，按運行方式有旋轉式RTO,塔式RTO。其中3塔式RTO在廢氣處理中運用廣泛，以下詳細敘述其運行原理
1.2 3 塔式RTO 運行原理

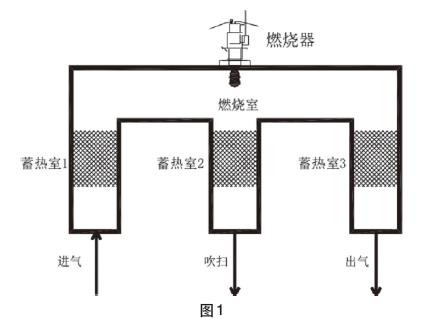

RTO是一種含有蓄熱體的焚燒爐，由蓄熱室，燃燒室，進氣室，切換閥，燃燒機等組成。見圖1。
進廢氣前需開啟主風機，進新風對爐膛吹掃，廢氣聚集為高濃度廢氣。隨后開啟燃燒器預熱，預熱應緩慢進行，一般預熱時間為6小時左右，緩慢升溫至800℃，這個溫度可以分解95%以上VOCs氣體。開始進氣，如圖1先從蓄熱室1進去，經蓄熱體預熱且擾流后，進入燃燒室。此時廢氣在燃燒室內處于無規則流動，經過充分燃燒（這個停留時間一般要求為1s以上），流向蓄熱室3。蓄熱室3內的蓄熱體處于較低的溫度，充分吸收流出的廢氣的熱量，而高溫廢氣經過蓄熱體熱量回收后，溫度變低可以排出。

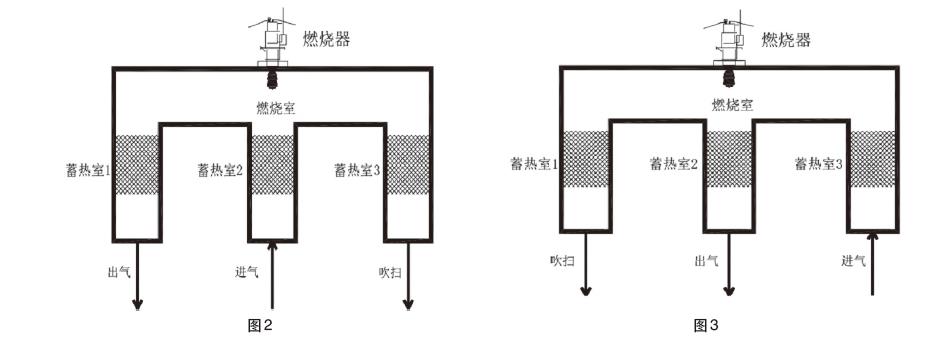

待蓄熱室3里面蓄熱體熱量吸附飽和后，切換閥進行切換，如圖2所示。廢氣進入蓄熱室3，經過高溫預熱后，進入燃燒室，從蓄熱室2出，熱量為蓄熱室2所吸收，直至蓄熱室2吸附飽和，開始切換。如圖3所示進入下一個流程，3次切換為一個，如此運行。RTO切換閥切換時間，一般為60s-120s，切
換時間過長，排出廢氣溫度過高，熱量流失;切換時間過短，會(huì )造成切換閥及氣缸壽命變短，需要視工況確定切換時間運行規律為：前一個流程出氣口為下一個流程的進氣口，前一個流程吹掃口為下一個流程出氣口，前一個流程進氣口為下一個流程吹掃口。如此設置為了好提高蓄熱體的熱回收
效率，降低設備運行能耗，提高RTO的處理效率。
1.3 RTO 系統的組成

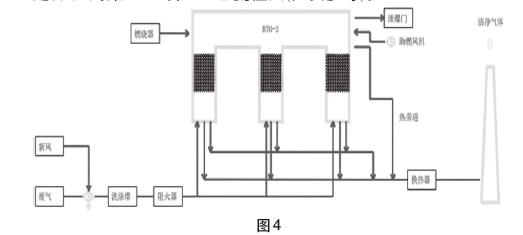

在廢氣處理項目中，3塔RTO一般與風機，噴淋塔，阻火器，煙囪等組成一個系統。RTO一般正壓運行，風機應選擇變頻控制適應不同工況。前置噴淋塔可吸收酸、堿性廢氣，減少對RTO爐的腐蝕。后置噴淋塔可進一步降低廢氣排放量。有的有熱回收需求，可在末端增設熱交換器，產生熱水和熱氣回用。煙囪可根據項目需要設計，一般至少為15米高，煙囪越高對廢氣擴散有利，成本也越高。系統的組成需要根據項目來設定，圖4為某RTO項目工藝流程圖(供參考)。
2 RTO 運行的問題及相應措施
RTO由于其較高的處理效率，基本不產生二次污染，運行穩定等點，受到很多企業的青睞，但是經過一段時間的使用，還是暴露出了一些問題，其中比較突出的就是RTO的失火，爆炸等問題。經過分析，主要有以下方面的問題。
（1）密封不嚴，耐高溫及耐腐蝕材料不到位，比如密封材料不耐高溫，高溫閥選用碳鋼材料等等；
（2）冗余不夠，比如測溫元件設置較少，泄爆口未設置等等；
（3）工藝設置不合理，比如新風口沒開或口徑較小，風機選型不合理等等；
（4）突發性問題考慮不周；
為了RTO 事故的發生，降低事故損失，在進行RTO系統設需把放在首位。根據筆者經驗，可以采取以下措施。
（1）首先應對廢氣的組份及廢氣的排放特點進行分析，明確相應工藝設置；
（2）嚴格控制和監測進口廢氣濃度，使其控制在相應組份爆炸下限的25%以?xún)龋@是預防爆炸的基本保障。物的爆炸下限會(huì )隨著溫度升高而大幅下降，同時由于化工廠廢氣濃度的波動，所以廢氣濃度須遠低于爆炸下限。具體措施有：a.廢氣主管安裝濃度檢測儀，對于濃度波動性頻繁的，建議設置雙濃度檢測儀，確保[3-4]；b.進RTO前須開新風口，對于高濃度廢氣，還要配備稀釋風機；c.進RTO前設置緩沖罐，給濃度檢測儀及閥門動作留下足夠響應時間,體積要合理設置；
（3）高溫旁通閥對于RTO降溫，泄壓，降低隱患特別重要。其閥板應該選擇耐高溫不銹鋼。應采用氣動控制，增加其反應速度。其密封材料要求能在高溫情況下正常運行。應該在高溫閥附近增設專門檢修平臺；
（4）為了降低損失，須在進RTO前設置阻火器，在廢氣主管及RTO后端風管設置防爆膜片，在爐體設置泄爆口。燃燒器所配柴油罐好能夠埋地下，附近好有消火栓等等。
3 RTO 的缺點
3.1 RTO 的點
（1）2塔RTO處理效率高達95%,3塔RTO高達99%；分析：2 塔缺少吹掃流程，所以部分廢氣未經處理，直接排走。
（2）能處理各類VOCs氣體，對廢氣顆粒物濃度及濕度要求不高，適合多種工況；分析：RTO燃燒室屬于高溫環境，另外蓄熱體為蜂窩式，對顆粒物有包容性，吹掃過程亦可清走顆粒。
（3）排放廢氣溫度偏低，能耗相對較低；分析：蓄熱體熱回收效率高達95%，有效減少廢氣帶走的熱量。
（4）PLC自動控制，設備完全實現自動化；
分析：RTO配置PLC控制柜，大量數據相互鏈接，形成高度自動化。
3.2 RTO 的缺點
（1）一次性投入成本高，運行維護費用高；
分析：RTO所用蜂窩陶瓷蓄熱體，陶瓷保溫棉以及進口燃燒器價格較高；廢氣濃度越高，廢氣熱值越高，燃燒器可以少開啟或不開啟，反之亦然。
（2）高溫焚燒易產生火災，引起爆炸；
分析：高溫煙氣，容易泄露，尤其在一些防爆區域易引起火災事故。
（3）焚燒易產生二惡英，氮氧化物等副產品；分析：燃燒器火焰附近溫度較高，會(huì )產生以上副產品。
（4）工作溫度高，對于保溫及防護要求高；
分析：工作溫度達850℃，內部需用陶瓷纖維棉保護鋼板，外面亦需防燙保護。
4結語
近幾年隨著國內涉VOCs排放的增多，對于要求加嚴格，各種標準和地方行業標準陸續出臺。一些新的廢氣處理技術得到運用，RTO由于其較高、穩定持續的處理效率,得到大量運用。然而RTO造價昂貴，以及性也讓很多企業望而卻步，如何降低成本以及提高設備運行也成為今后需要關注的問題[5-6]。
VOCs治理是一項系統工程，沒有一項治理工藝可以解決所有問題，因此合理選擇工藝路線，不斷提升和完善治理設備，強化設置才能從根本上解決廢氣處理的問題。
